アナログ・オシロスコープ（20MHz,2ch）　CQ5020

特長

.20/30MHzデュアルチャネル
.高感度1mV/DIV
.広い垂直範囲20V/DIV
.TV同期
.Z軸入力
.垂直モードのトリガ
.CH1出力

型式 CQ5020/30
CRT タイプ 6″ 長方形, 内部目盛, 0％, 10％, 90％, 100％のマーク
表示領域 8 x 10DIV (1DIV=10mm)
加速電圧 1.9kV (CQ5020) 2kV (CQ5030)
輝度と合焦 フロントパネルで連続的に調整可能
トレース回転 フロントパネルで調整
垂直システム 感度と精度 5mV/DIV~20V/DIV±3%, 1mV/DIV~2mV/DIV±5%
1-2-5シーケンスの12の校正ステップ、CH1のみx5 MAG
トリミング比率 ?2.5:1
バンドの幅(-3dB) DC(AC 10Hz) ~20MHz (CQ5020)/30MHz (CQ5030)
立ち上がり時間 ?17.5ns (CQ5020) ?12ns (CQ5030)
入力インピーダンス 約1MΩ±3% 30pF±5pF
入力結合 AC, DC , GND
最大入力電圧 1 kHz以下で400V (DC+ACピーク)
垂直モード CH1, CH2, DUAL (CHOP, ALT) ADD, CH2 inverse
CH1信号出力 25mV/DIV 50Ω 20Hz~10MHz(-3dB)
水平システム 掃引時間 0.2μs~0.2s/DIV 1-2-5シーケンスで19ステップ
掃引精度 x10MAGで±3%, ±5%
トリミング比率 ?2.5:1
掃引倍率 x10MAG
最大掃引時間 20nS/DIV
トリガシステム モード AUTO, NORM, TV
ソース VERT-MODE, CH1, EXT, LINE
結合 AC
極性 “+”及び”-“
トリガ感度 INT: 0.5DIV (10Hz~10MHz) 1.5DIV (10MHz~20MHz)
1.5DIV (20MHz~30MHz)
EXT: 0.2 (10Hz~10MHz) 0.8DIV (10MHz~20MHz)
0.2DIV (20MHz~30MHz)
TV同期パルス1DIVまたは1V (EXT)
外部トリガ入力 入力インピーダンス: 1MΩ±3% 25pF±5pF
最大入力電圧: 400V
X-Y動作 入力 X軸: CH1, Y軸: CH2
感度と精度 5mV~20V/DIV ±3%, 1mV/DIV~2mV/DIV ±5%
バンドの幅(-3dB) X軸: CQ5020: DC~500kHz CQ5030: DC~1MHz
位相差 ?3° (DC~50kHz)
Z軸 感度 5V
極性 負の入力は強度を増加させます
入力インピーダンス 20kΩ~30kΩ
使用可能な周波数範囲 DC~2MHz
最大入力電圧 30V (DC+ACピーク)
校正 ソース 1kHz 0.5Vp-p方形波
入力電圧 100VAC 50/60Hz
寸法 約316(W)X132(H)X410(D)mm
重量 約7.8kg

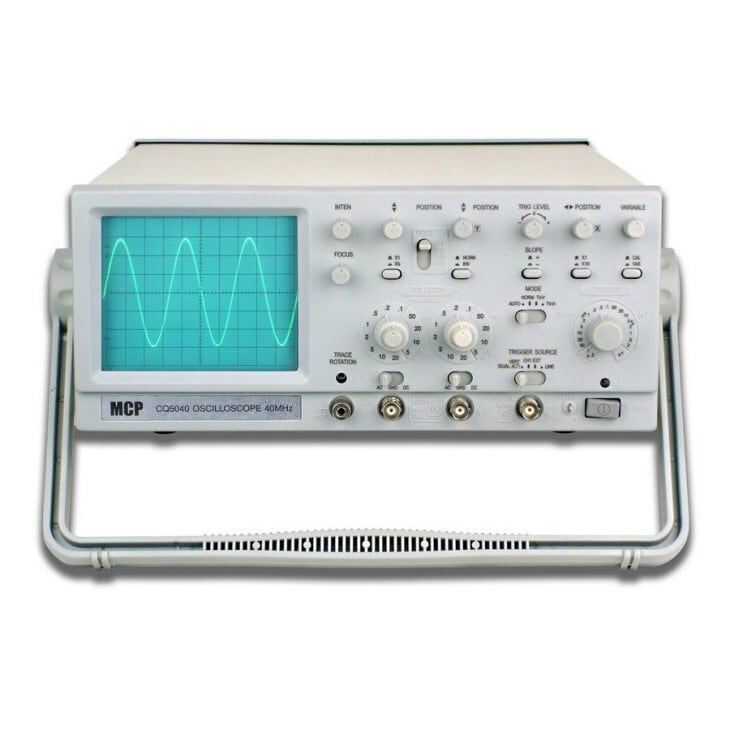

※写真はCQ5030
